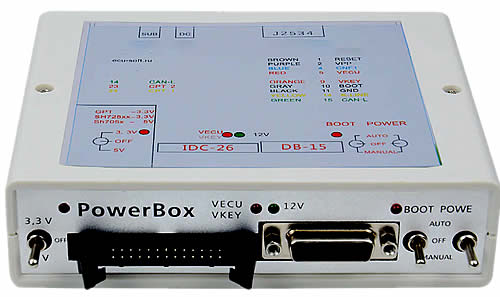

PowerBox for PCMflash с адаптером J2534

Информация о материале

Категория: PowerBox For PCMflash

Опубликовано: 10.04.2023, 12:22

Автор: DenBahus

Коммутационный прибор -  PowerBox for PCMflash предназначен для подключения блока управления к загрузчику программного обеспечения «на столе» и автоматической или ручной коммутации напряжений питания

PowerBox for PCMflash формирует сигналы RESET, BOOT, CNF1, GPT1, GPT2, WATCHDOG.

PowerBox for PCMflash совместим в автоматическом режиме с загрузчиками, которые используют для управления BOOT - OEM12, 12 контакт OBD-II.

Управление подачей питания - L-LINE, 15 контакт OBD-II.

J2534 разъем PowerBox for PCMflash предназначен для подключение одноименного интерфейса с разъемом OBD-II.

Разъем J2534 имеет следующую схему подключения:

1. GND
2. GND
3. CAN-H
4. K-LINE
5. SELECT BOOT
6. VPP
7. CAN-L
8. L-LINE
9. POWER

DB-15 разъем PowerBox for PCMflash предназначен для подключение ЭБУ.

Рекомендуется использовать кабель DB15 - PIN .

Разъем имеет следующую схему подключения:

1. RESET BROWN
2. VPP PURPLE
3. GPT2
4. CNF1 BLUE
5. VECU RED
6. CAN-H WHITE
7. VKEY ORANGE
8. BOOT GRAY
9. GND BLACK
10. GPT1
11. K-LINE YELLOW
12. CAN-L GREEN

IDC-26 разъем PowerBox for PCMflash предназначен для подключение ЭБУ.

Разъем имеет следующую схему подключения:

1. GND SIGNAL
2. VECU
3. VPP (Pin 13 OBD-II, OEM13)
4. 5V/3,3V
5. GND
6. RXD
7. TXD
8. WATCHDOG
9. 5V/3,3V
10. K-LINE
11. CAN-H
12. CAN-L
13. GND
14. GND
15. GPT2
16. GPT1
